Cuando se añaden plantas a un edificio, se cambia el uso de un local o se detectan patologías en el hormigón, los pilares son los elementos más críticos de la estructura: concentran la carga y su fallo es frágil y repentino. El refuerzo de pilares con fibra de carbono resuelve estos escenarios envolviendo la columna con tejidos de carbono que generan un confinamiento externo pasivo. Así el hormigón trabaja en un estado triaxial de tensiones que multiplica su capacidad de carga y su ductilidad, sin engordar el pilar ni perder metros útiles.
Frente al recrecido de hormigón o los angulares metálicos, el encamisado con CFRP no altera la geometría, se ejecuta en días y no interfiere con instalaciones ni acabados. Cada intervención se dimensiona con cálculo de ingeniería colegiada según el Código Estructural, el Eurocódigo 2 y las referencias de refuerzo FRP (fib Bulletin 14, TR55, ACI 440), y se ejecuta con sistemas certificados Sika.
Cómo se refuerza un pilar con fibra de carbono paso a paso
El confinamiento CFRP exige planificación técnica rigurosa y una ejecución impecable para garantizar la transferencia de tensiones entre el sustrato y el refuerzo:
- Evaluación estructural e inspección: diagnóstico del pilar, comprobación de armaduras, cálculo de solicitaciones y determinación del número de capas de tejido de carbono necesarias según normativa.
- Saneado del soporte: retirada de recubrimientos y de hormigón degradado o carbonatado; pasivado o sustitución de armaduras corroídas y reconstrucción con mortero estructural cuando procede.
- Redondeo de aristas: en pilares rectangulares se achaflanan las esquinas (radio mínimo) para que el tejido no se rompa en el canto y el efecto de zunchado sea efectivo.
- Imprimación: aplicación de resina epoxi de imprimación para sellar la porosidad del hormigón y garantizar la adherencia.
- Colocación del tejido SikaWrap: envoltura del pilar con el tejido de fibra de carbono unidireccional, con el solape de anclaje calculado, saturándolo con resina epoxi estructural.
- Consolidación y curado: paso de rodillo para expulsar el aire ocluido y garantizar la impregnación completa; control de las condiciones ambientales durante el fraguado.
- Control de calidad: ensayos de adherencia (pull-off) y verificación de la ejecución para certificar la intervención.

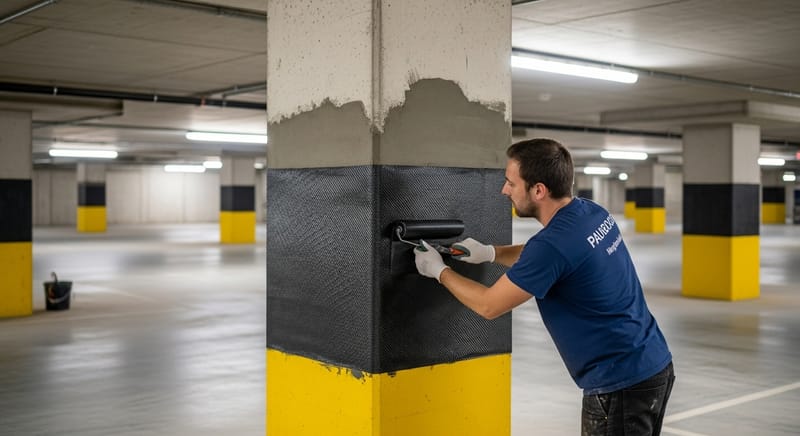

Encamisado de pilares: confinamiento y aumento de capacidad
El encamisado de pilares con tejido de carbono es la técnica de confinamiento más eficiente para columnas de hormigón. Al zunchar la sección, se impide la dilatación transversal del hormigón bajo carga, lo que eleva su resistencia a compresión y, sobre todo, evita el fallo frágil por estallido. Es la solución de referencia en tres situaciones:
- Aumento de cargas: recrecidos, cambio de uso o adición de plantas que exigen más capacidad portante de la prevista en el proyecto original.
- Déficit o corrosión de armadura: pilares infra-armados o con estribos insuficientes, donde el confinamiento suple la falta de zunchado interno.
- Mejora sísmica: aporta ductilidad a pilares que, ante un sismo, fallarían de forma frágil. Se detalla en el refuerzo sísmico de edificios con fibra de carbono.
A diferencia del encamisado de hormigón o metálico, el CFRP mantiene la sección original del pilar, un factor decisivo en garajes, locales y viviendas donde cada centímetro cuenta.
Cuándo reforzar un pilar
Conviene valorar un refuerzo cuando aparecen fisuras verticales o el desconchado del recubrimiento con la armadura a la vista, ante un aumento previsto de cargas (nueva planta, cambio de uso, maquinaria), cuando la Inspección Técnica del Edificio o un informe estructural detectan un déficit de capacidad, o en edificios sin diseño sismorresistente en zona de riesgo. En todos estos casos, el diagnóstico previo determina si basta con el confinamiento CFRP o si hace falta una intervención combinada.
